ZFS-WDL1单火WiFi双联多控开关

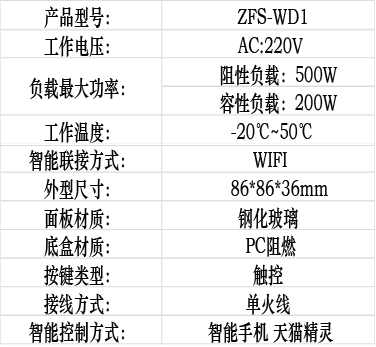

一，产品参数

二，安装方法

1，接线方法

（1）接线前请确保电源处于断开状态！

（2）开关必须在L1处接入灯线，灯必须并联电容才能正常使用。

无接线柱和未启封的接口不得使用。

（3）灯控制线须接在双控开关主开关上。

（4）双联开关主副开关配对使用，主开关有WiFi模块，副开关无WiFi模块，

请注意包装盒上标签“单火WiFi双联多控开关”为主开关。如下图：

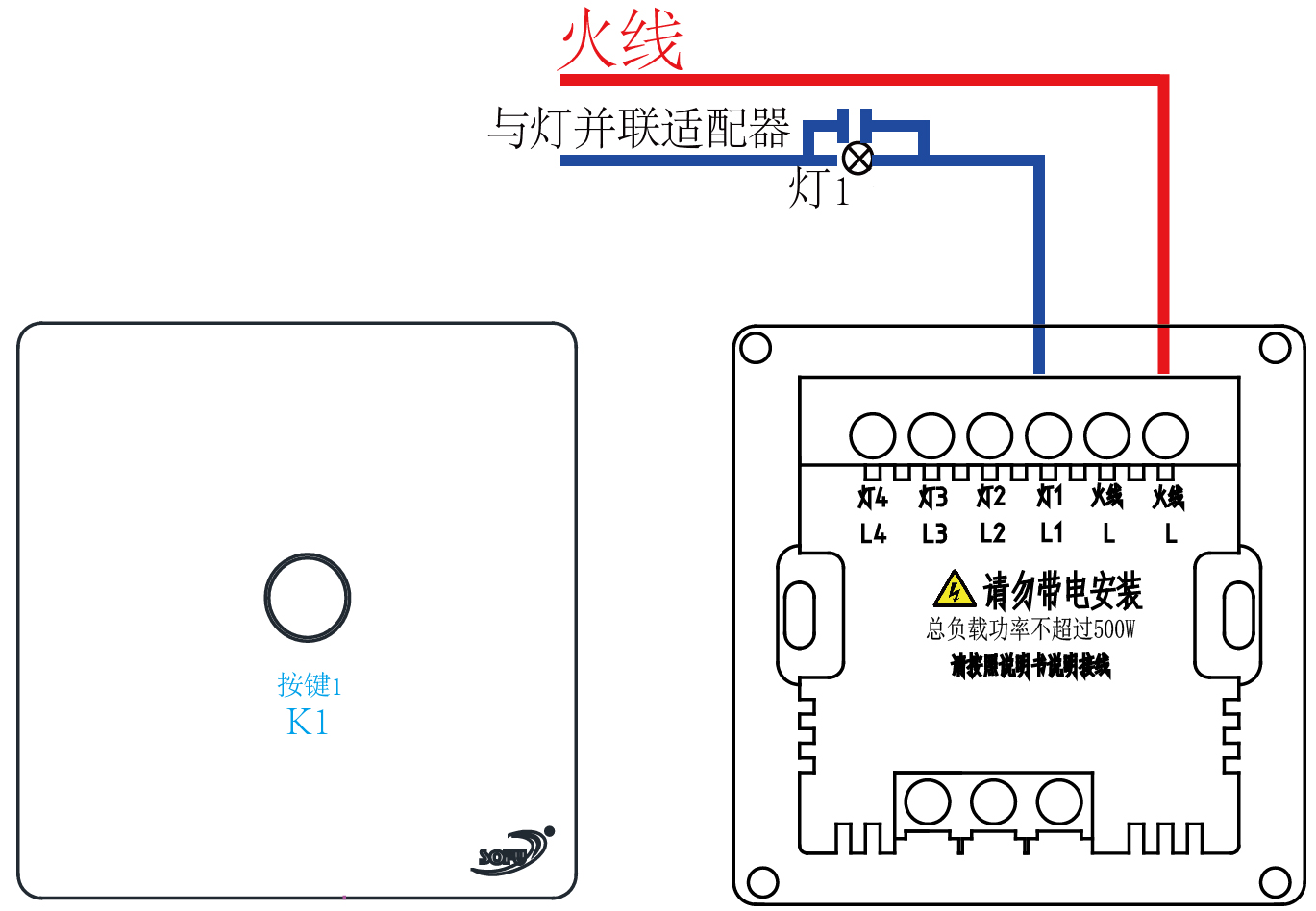

a.一开开关接线方法：

火线接口为上图所示接口

1.按照开关背面的标识，将火线以及灯泡的控制线接上，上紧螺丝；

注意：

(1)上方火线接口L和灯线接口L1有接线柱，其余无接线柱。

(2)下方双联接口无接线柱。不能使用

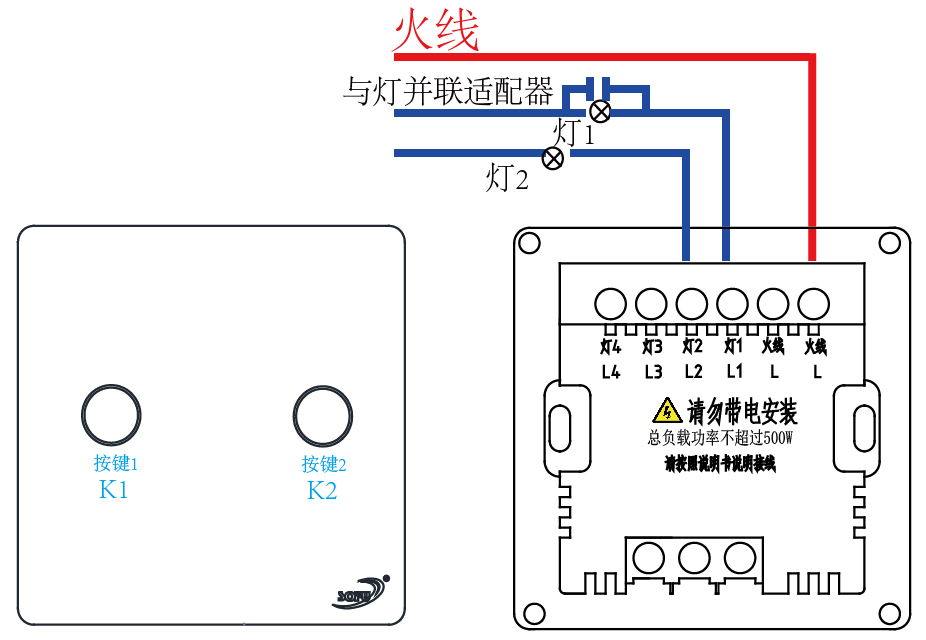

b.二开开关接线方法

火线接口为上图所示接口

将火线接入L口内，将灯线接入L1、L2口内。

注意：

(1)上方火线接口L和灯线接口L1、L2有接线柱，其余无接线柱。

(2)下方双联接口无接线柱。不能使用

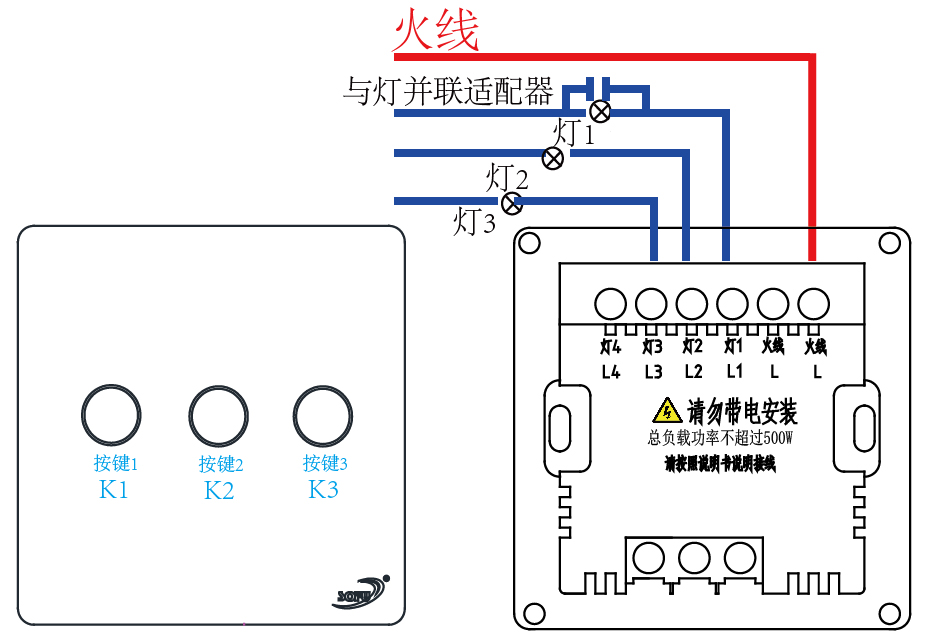

c.三开接线方法

火线接口为上图所示接口

将火线接入L口内，将灯线接入L1、L2、L3口内。

注意：

(1)上方火线接口L和灯线接口L1、L2、L3有接线柱，其余无接线柱。

(2)下方双联接口无接线柱。不能使用

2，开关固定

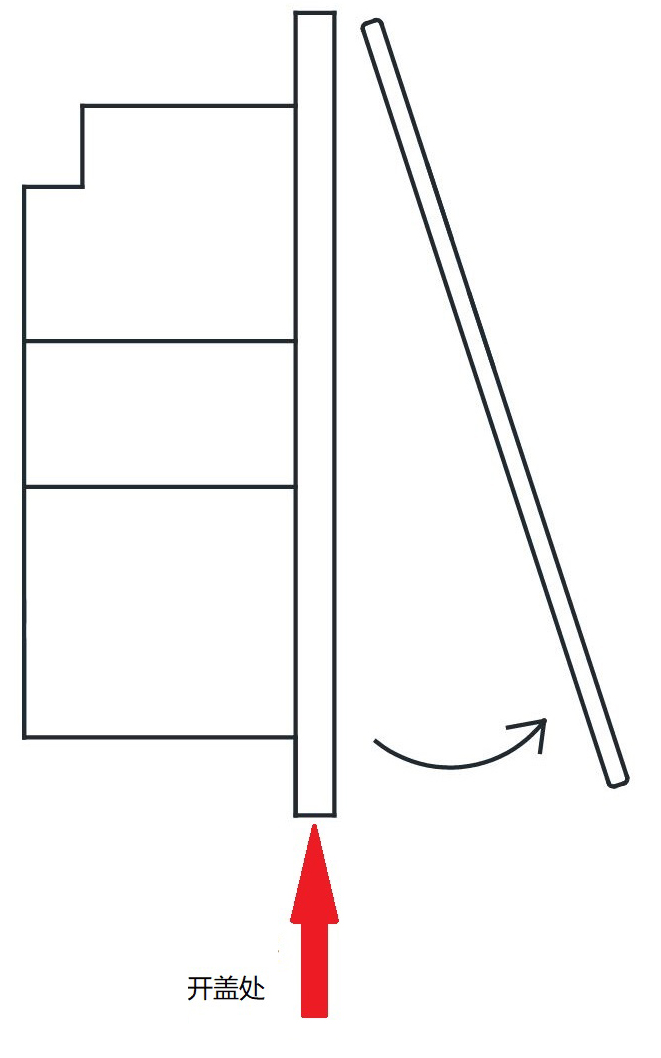

开关面板打开方式：

(1)使用“一”字螺丝刀将带玻璃板的上盖撬开。开盖处在面板下方中间位置。

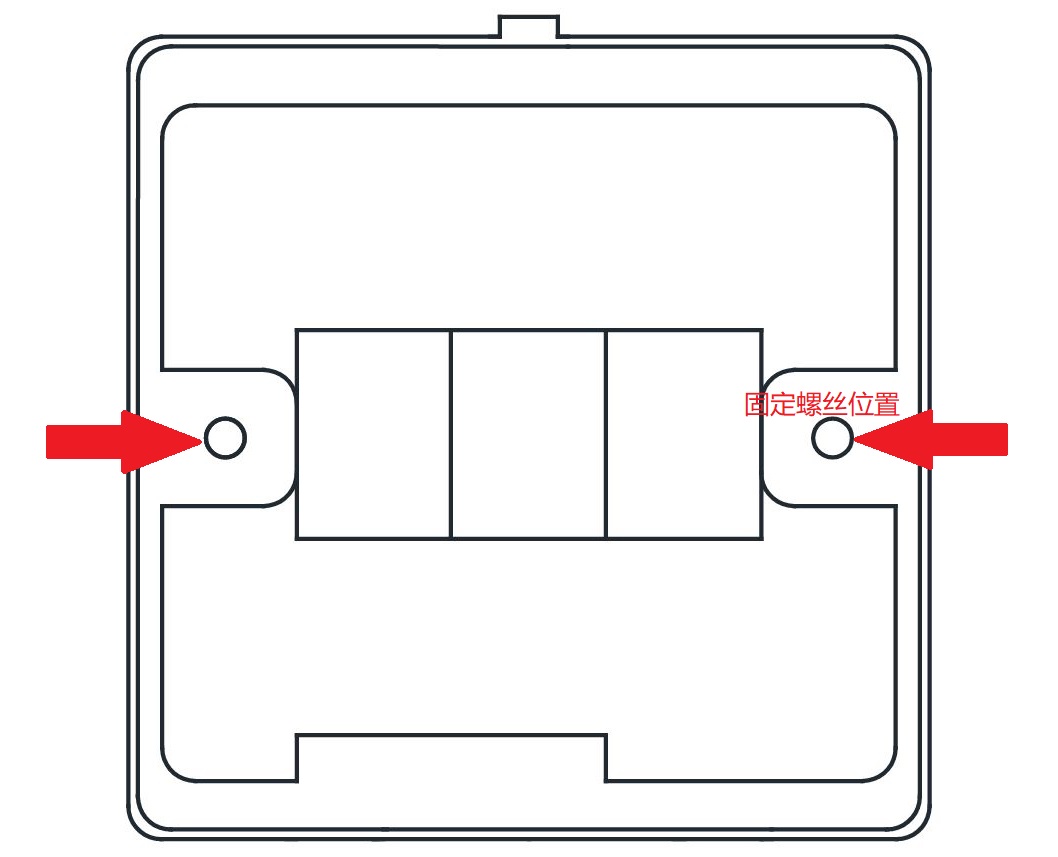

(2)取下玻璃面板后，开关盒横向中线两侧有两个固定孔，使用长螺钉将开关盒固定在墙壁。

(3)将玻璃面板按照原样安装回去。

3，安装完成后注意事项：

(1) 接通电源后，主开关（带WiFi）12秒后响“滴”一声，副开关6秒后响一声，需要等主开关12秒响一声后再使用。

三，配网说明

1,配网前准备

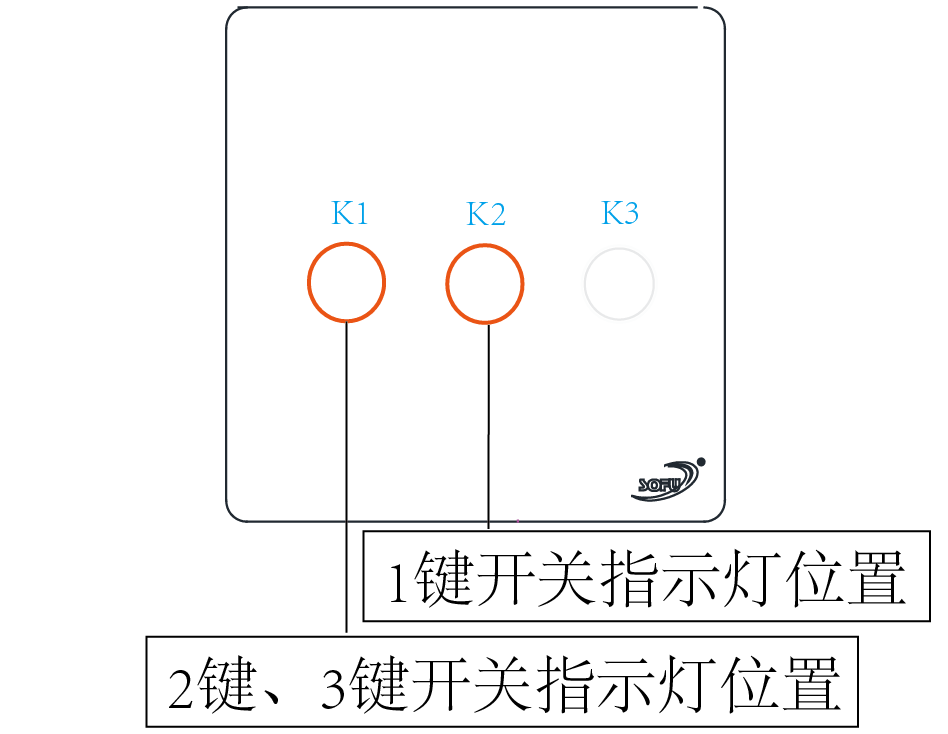

指示灯位置：

1.接线完成确认开关指示灯处于未亮起的状态（未发出橙红色光）
2.确认手机已经连接家中 2.4G WIFI。（由于此款产品采用阿里方案，根据要求只能配置2.4G WIFI）

2,开始配网

a.手机扫面下方二维码下载手机端软件。或App Store搜索下载："云智能"App。

b.手机打开软件，完成注册后点击如图扫描按钮，根据开关键位数，扫描对应的二维码。

也可点击右侧“+”号按钮，在搜索栏中输入“兆富”在搜索结果中选择对应的开关位数。

1开二维码：

2开对应二维码：

3开对应二维码：

c.完成扫描后，根据软件提示输入WIFI密码并点击下一步。

d.长按开关左侧按键（一开型只需长按开关按键即可）5秒，直至蜂鸣器响三声，同时指示灯慢闪（亮1秒，灭1秒）。

再长按开关左侧按键5秒，直至蜂鸣器响五声，同时指示灯急闪（亮0.1秒，灭0.1秒）；
注意：指示灯开始慢闪后，若15秒内无任何操作，指示灯会熄灭，同时蜂鸣器会长鸣1秒，需重新开始步骤d；

e.手机端软件中点击“我确认在闪烁”按钮。完成配网

四，双控说明

两个开关可以构成双联，构成双联的两个按键同步控制，三个开关可以构成三联，构成三联的三个按键同步控制。

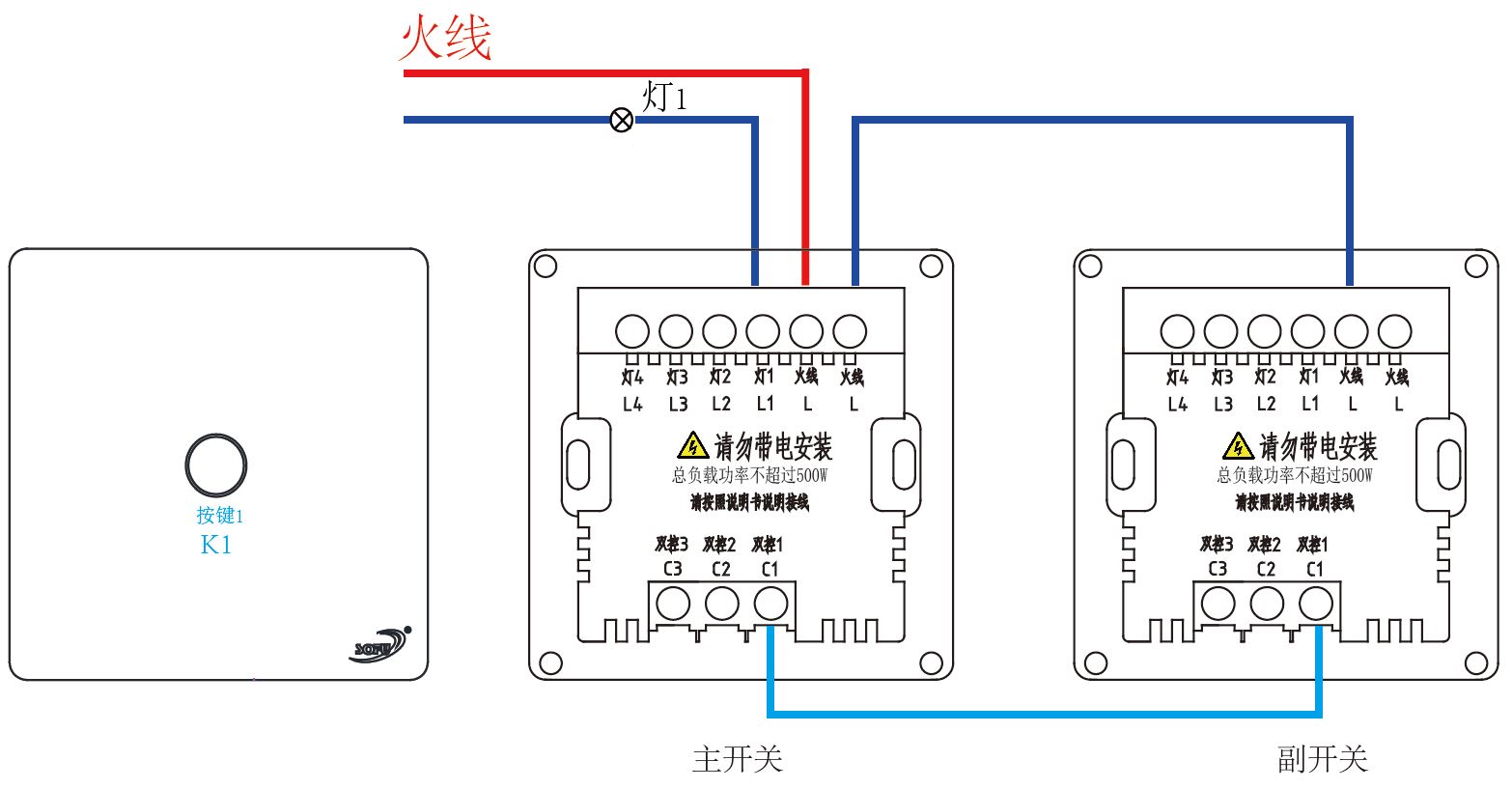

1,一开双控接线图

按键K1对应灯线L1,对应双控线C1。

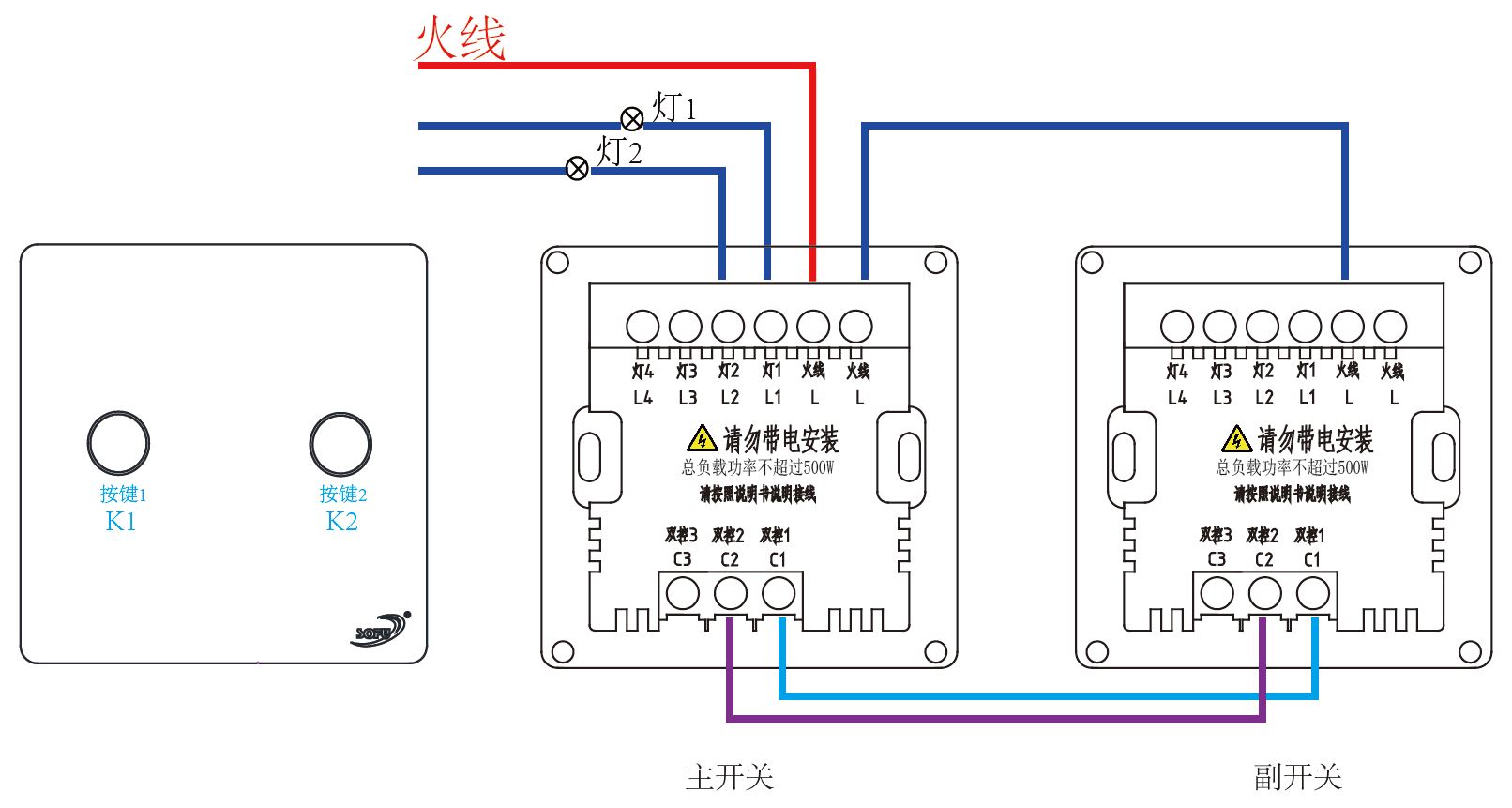

2,二开双控接线图

对应关系：

按键K1对应灯线L1，对应双控线C1；

按键K2对应灯线L2，对应双控线C2。

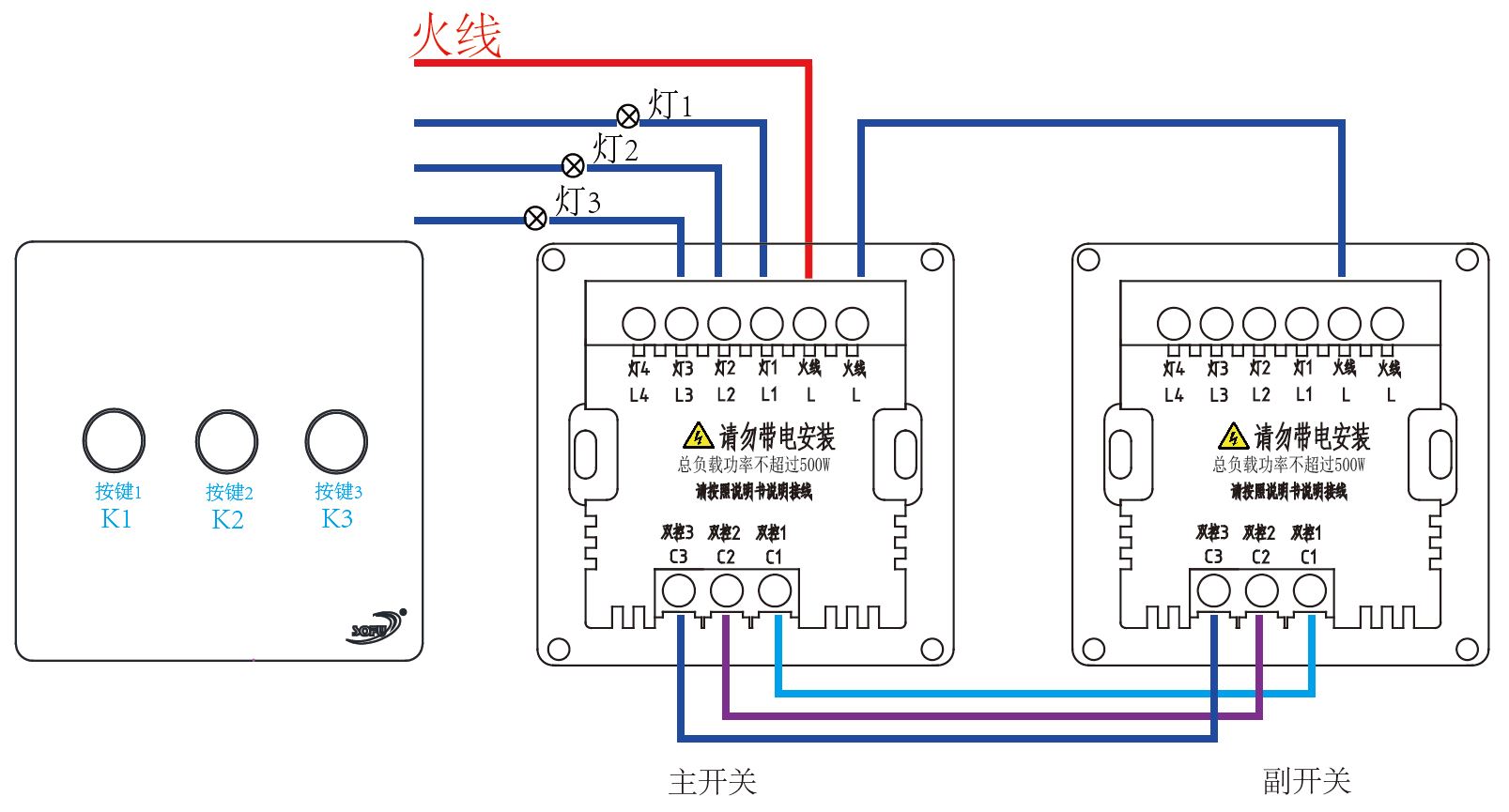

3,三开双控接线图

对应关系：

按键K1对应灯线L1，对应双控线C1；

按键K2对应灯线L2，对应双控线C2；

按键K3对应灯线L3，对应双控线C3。

4,双控接线提示：

(1)两个开关双联时，双联的按键所对应的灯泡接线柱都可以接灯泡，此时两个按键中任何一个按下都可以同时控制另一个按键，同时控制另一个按键所对应的灯。三个开关三联时，三联的按键所对应的灯泡接线柱都可以接灯泡，此时三个按键中任何一个按下都可以同步控制另外两个按键，同时控制另外两个按键所对应的灯。

(2)三个开关三联时，其中一个开关的双控线接线柱需要接入两根线，需要确保接线柱接线牢固。

(3)一开和二开、一开和三开、二开和三开之间也可以构成双联或三联，此时注意一开二开三开的按键和双控线、灯泡线的对应关系，双控接线对应的按键同步控制，同时控制按键所对应的灯泡。

五，安装使用时请注意：

1. 开关只适用于控制灯泡，不能用于控制其他家用电器，更不能超出负载使用。

2. 开关上的触摸按键和灯泡接线柱、双控接线柱是关联对应的，请按照说明书正确接线。

3. 注意不要将火线或者灯泡线接入双控线接线柱，以免造成开关的损坏。

4. 点击按键的时间不要超过12秒，否则需要再经过12秒的不触摸时间，待开关蜂鸣器发出1秒的长鸣后，才可使用。副开关点击事件不能超过6秒。

5. 负载功率是指接入一个开关的所有灯泡的功率总和。

6. 在进行配网和固件升级的操作前，请关闭所有的灯泡，以免发生错误。
