ZFS-WD1单火线wifi开关
ZFS-WD1单火线wifi开关
+ 查看更多

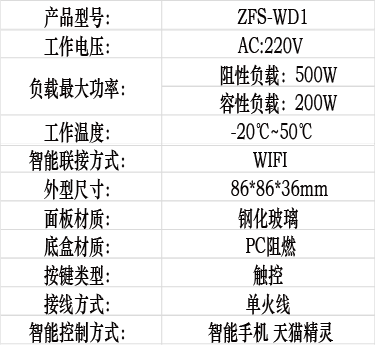

一,产品参数

二,安装方法
1,接线方法
接线前请确保电源处于断开状态!
开关必须在L1处接入灯线,灯必须并联电容才能正常使用。
无接线柱和未启封的接口不得使用。
a.一开开关接线方法:

火线接口为上图所示接口
1.按照开关背面的标识,将火线以及灯泡的控制线接上,上紧螺丝;
注意:
(1)上方火线接口L和灯线接口L1有接线柱,其余无接线柱。
(2)下方双联接口无接线柱。不能使用
b.二开开关接线方法

火线接口为上图所示接口
将火线接入L口内,将灯线接入L1、L2口内。
注意:
(1)上方火线接口L和灯线接口L1、L2有接线柱,其余无接线柱。
(2)下方双联接口无接线柱。不能使用
c.三开接线方法

火线接口为上图所示接口
将火线接入L口内,将灯线接入L1、L2、L3口内。
注意:
(1)上方火线接口L和灯线接口L1、L2、L3有接线柱,其余无接线柱。
(2)下方双联接口无接线柱。不能使用
2,开关固定
开关面板打开方式:

(1)使用“一”字螺丝刀将带玻璃板的上盖撬开。开盖处在面板下方中间位置。

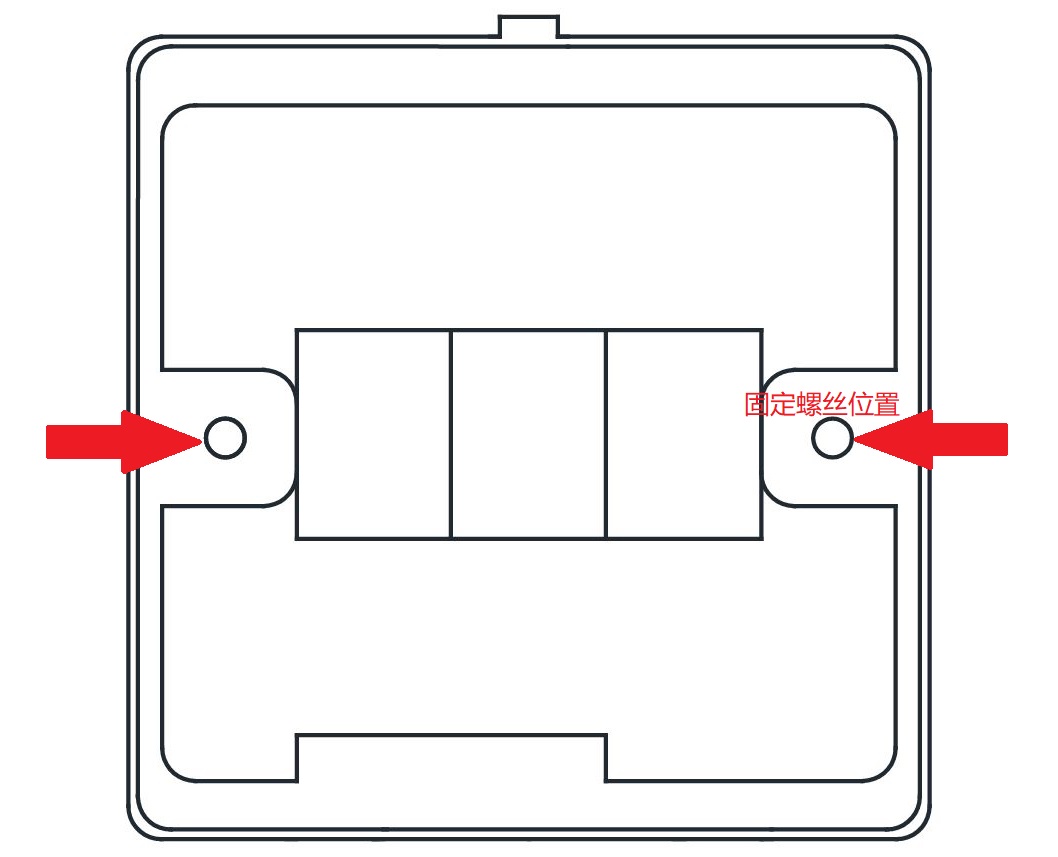

(2)取下玻璃面板后,开关盒横向中线两侧有两个固定孔,使用长螺钉将开关盒固定在墙壁。
(3)将玻璃面板按照原样安装回去。
3,安装完成后注意事项:
(1) 接通开关的电源,进入初始化,等12秒,直到开关“滴”声响,在此期间不要用手触摸;
(2) 开关“滴”一声后,开关可以正常使用。
三,配网说明
1,配网前准备
指示灯位置:

1.接线完成确认开关指示灯处于未亮起的状态(未发出橙红色光)
2.确认手机已经连接家中 2.4G WIFI。(由于此款产品采用阿里方案,根据要求只能配置2.4G WIFI)
2.确认手机已经连接家中 2.4G WIFI。(由于此款产品采用阿里方案,根据要求只能配置2.4G WIFI)
2,开始配网
a.手机扫面下方二维码下载手机端软件。或App Store搜索下载:"云智能"App。
b.手机打开软件,完成注册后点击如图扫描按钮,根据开关键位数,扫描对应的二维码。
也可点击右侧“+”号按钮,在搜索栏中输入“兆富”在搜索结果中选择对应的开关位数。
1开二维码:
2开对应二维码:
3开对应二维码:
c.完成扫描后,根据软件提示输入WIFI密码并点击下一步。

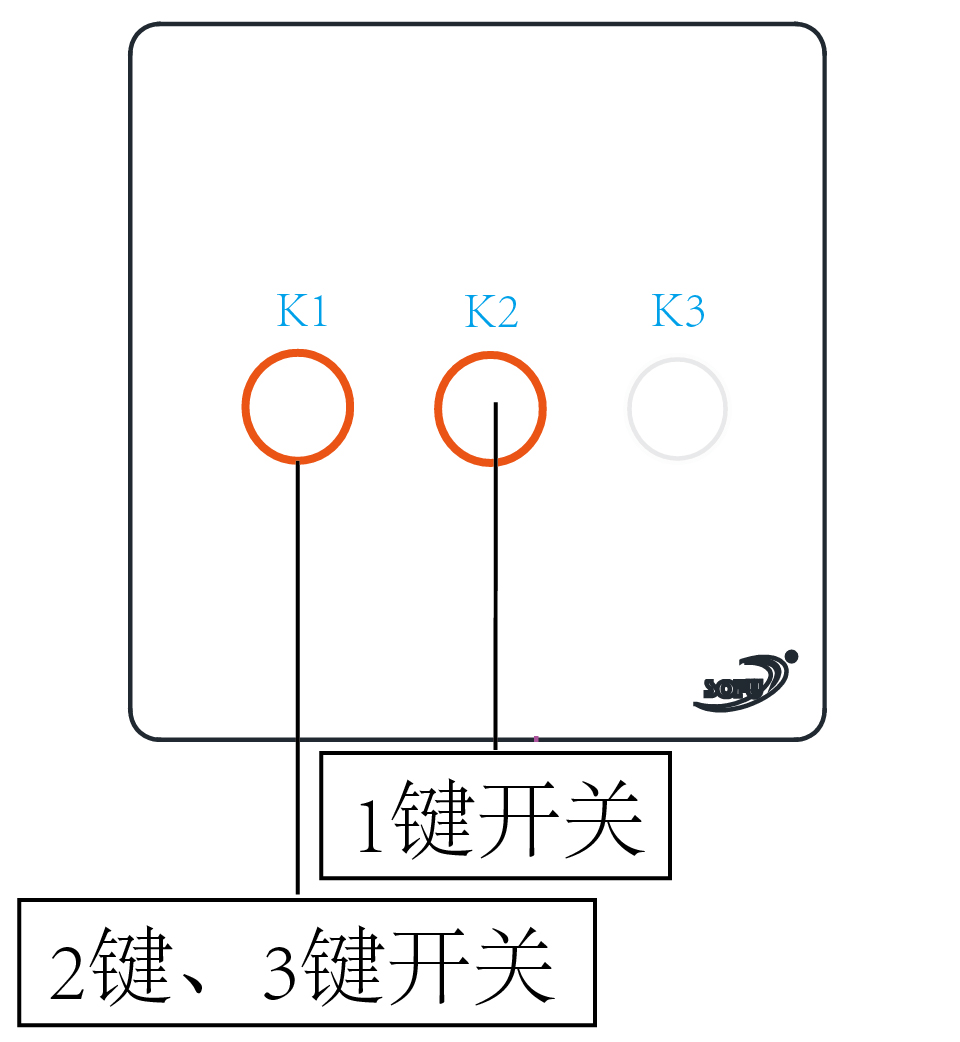

d.长按开关左侧按键(一开型只需长按开关按键即可)5秒,直至蜂鸣器响三声,同时指示灯慢闪(亮1秒,灭1秒)。
再长按开关左侧按键5秒,直至蜂鸣器响五声,同时指示灯急闪(亮0.1秒,灭0.1秒);
注意:指示灯开始慢闪后,若15秒内无任何操作,指示灯会熄灭,同时蜂鸣器会长鸣1秒,需重新开始步骤d;
e.手机端软件中点击“我确认在闪烁”按钮。完成配网
三,安装使用时请注意:
1.开关只使用于控制灯泡,不能用于控制其他家用电器,更不能超过负载使用。
2.开关上的触摸按键和灯泡接线柱是相互对应的,按照说明书正确接线。
6.在进行配网和固件升级的操作前,请关闭所有的灯泡,以免发生错误。
2.开关上的触摸按键和灯泡接线柱是相互对应的,按照说明书正确接线。
3.注意不要将火线接入灯泡的接线柱,以免造成开关的损坏。
4.点击按键的时间不要超过12秒,否则需要再经过12秒的不触摸时间,待开关蜂鸣器发出1秒的长鸣后,才可使用。
5.负载功率是指接入一个开关的所有灯泡的功率总和。6.在进行配网和固件升级的操作前,请关闭所有的灯泡,以免发生错误。
