ZFS-B1说明书
ZFS-B1说明书

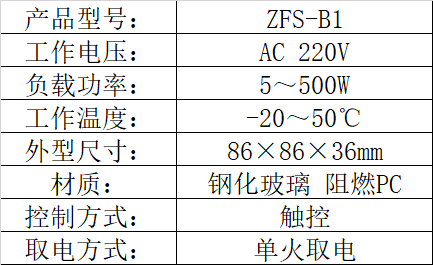

一，产品参数
二，安装方法
1，接线方法
接线前请确保电源处于断开状态！

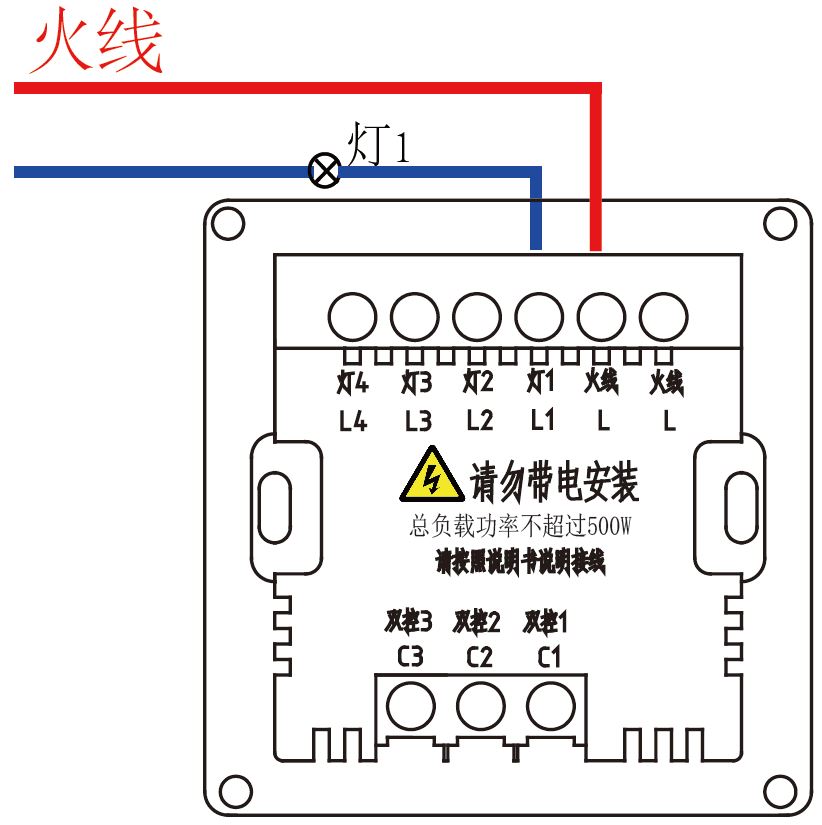

a.一开开关接线方法：
将火线接入L口内，将灯线接入L1口内。
注意：
(1)上方火线接口L和灯线接口L1有接线柱，其余无接线柱。
(2)下方双联接口C1有接线柱，其余接口无接线柱。

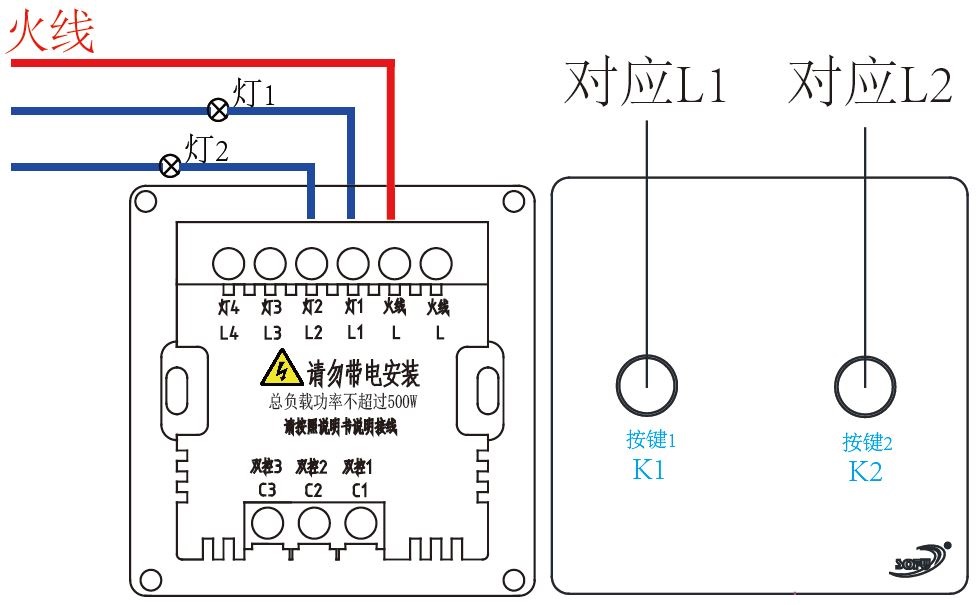

b.二开开关接线方法
将火线接入L口内，将灯线接入L1、L2口内。
注意：
(1)上方火线接口L和灯线接口L1、L2有接线柱，其余无接线柱。
(2)下方双联接口C1、C2有接线柱，其余接口无接线柱。
(3)主开关按键与接口对应关系：
按键K1-灯线L1-双控线C1 对应;
按键K2-灯线L2-双控线C2 对应。

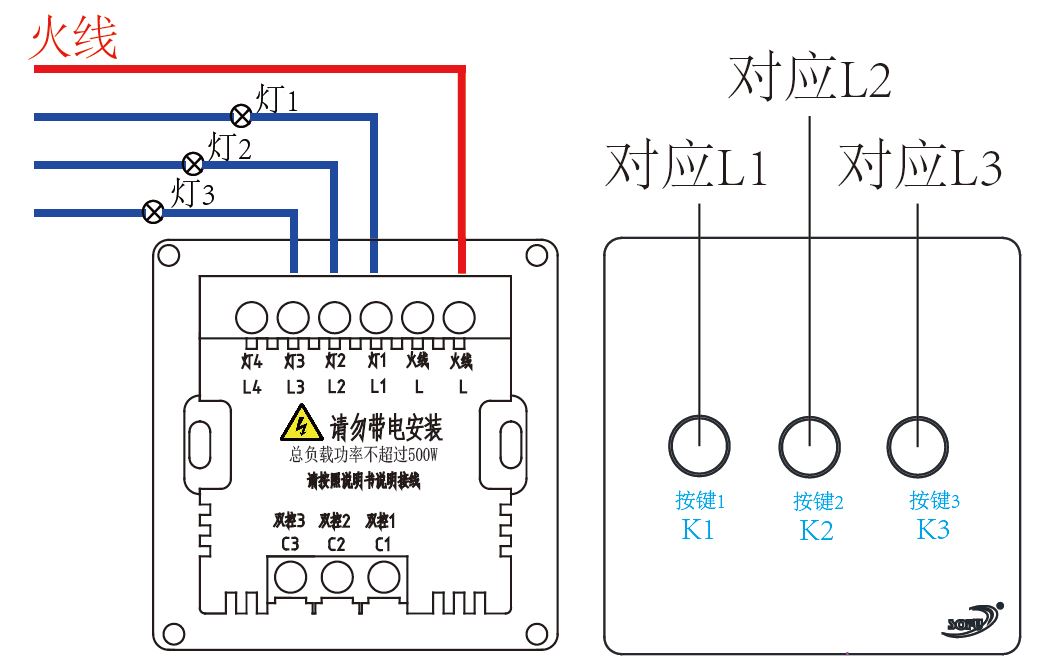

c.三开接线方法
将火线接入L口内，将灯线接入L1、L2、L3口内。
注意：
(1)上方除预留接口L4无接线柱，其余接口都有接线柱。
(2)下方双联接口都有接线柱。
(3)主开关按键与接口对应关系：
按键K1-灯线L1-双控线C1 对应;
按键K2-灯线L2-双控线C2 对应;
按键K3-灯线L3-双控线C3 对应。
2，开关固定

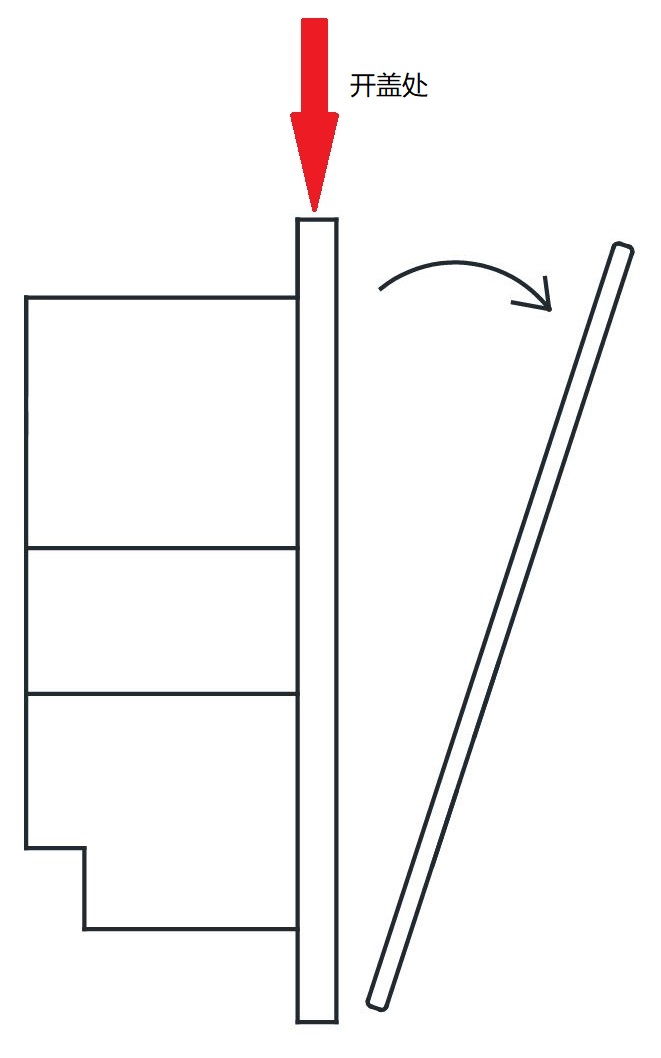

开关面板打开方式：
(1)使用“一”字螺丝刀将带玻璃板CC的上盖撬开。开盖处再面板上部中间位置。
(2)取下玻璃面板后，开关盒横向中线两侧有两个固定孔，使用长螺钉将开关盒固定在墙壁。
(3)将玻璃面板按照原样安装回去。
3，安装完成后注意事项：
(1) 接通开关的电源，开关进入初始化，等待大约6秒钟，直到开关“滴”一声响，在此期间不要用手触摸或将其他物体覆盖在开关上。
(2) 开关“滴”一声后，开关可以正常使用。
三，双控说明
两个开关可以构成双联，构成双联的两个按键同步控制，三个开关可以构成三联，构成三联的三个按键同步控制。
1,一开双控接线图
按键K1对应灯线L1,对应双控线C1。
2,二开双控接线图
对应关系：
按键K1对应灯线L1，对应双控线C1；
按键K2对应灯线L2，对应双控线C2。
3,三开双控接线图
对应关系：
按键K1对应灯线L1，对应双控线C1；
按键K2对应灯线L2，对应双控线C2；
按键K3对应灯线L3，对应双控线C3。
4,注意事项：
(1)两个开关双联时，双联的按键所对应的灯泡接线柱都可以接灯泡，此时两个按键中任何一个按下都可以同时控制另一个按键，同时控制另一个按键所对应的灯。三个开关三联时，三联的按键所对应的灯泡接线柱都可以接灯泡，此时三个按键中任何一个按下都可以同步控制另外两个按键，同时控制另外两个按键所对应的灯。
(2)三个开关三联时，其中一个开关的双控线接线柱需要接入两根线，需要确保接线柱接线牢固。
(3)一开和二开、一开和三开、二开和三开之间也可以构成双联或三联，此时注意一开二开三开的按键和双控线、灯泡线的对应关系，双控接线对应的按键同步控制，同时控制按键所对应的灯泡。
四，安装使用时请注意：
1. 开关只适用于控制灯泡，不能用于控制其他家用电器，更不能超出负载使用。
2. 开关上的触摸按键和灯泡接线柱、双控接线柱是关联对应的，请按照说明书正确接线。
3. 注意不要将火线或者灯泡线接入双控线接线柱，以免造成开关的损坏。
4. 触摸按键会根据环境来实时调整灵敏度，点击按键的时间不要超过6秒钟，否则按键会调整灵敏度，需要再经过6秒的不触摸时间才能调整恢复。
5.
负载功率是指接入一个开关的所有灯泡的功率总和，一开二开三开开关的负载功率范围都是5~500W。
6. 开关适用的灯泡有白炽灯、LED灯，带启辉器的日光灯、节能灯。当开关接入小于5W的灯泡或是带启辉器的日光灯时，需要在灯泡两端并联电容才能正常使用，如果是二开或三开开关，只需要在任何一路的灯泡两端并联一个电容就可以保证所有路灯泡的正常使用。
