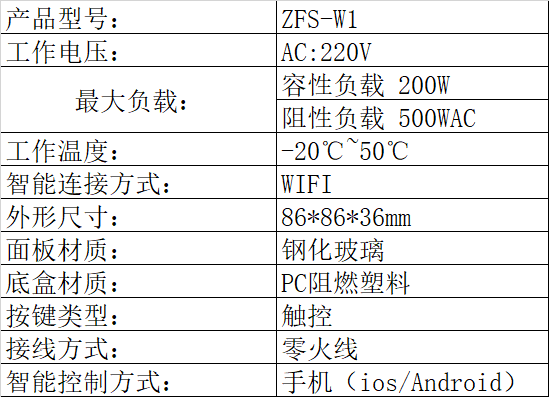

一,产品参数


二,安装方法

1,接线方法
接线前请确保电源处于断开状态!
a.一开开关接线方法:

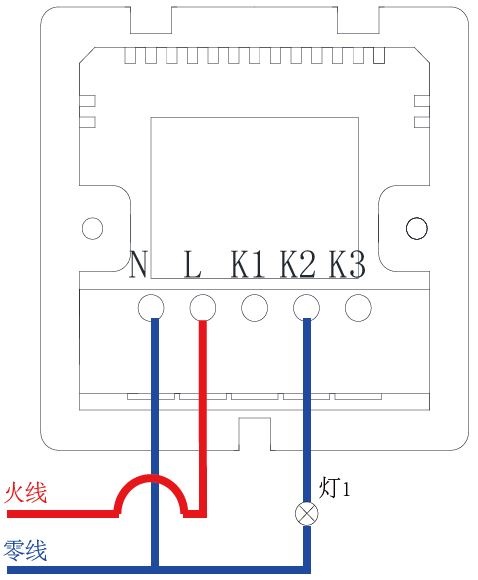

将火线介入L口内,零线介入N口内,将灯线接入K2口内。
注意:
(1)接口为图上字母标注下方圆形位置。
(2)K2口有接线柱,K1、K3无接线柱。

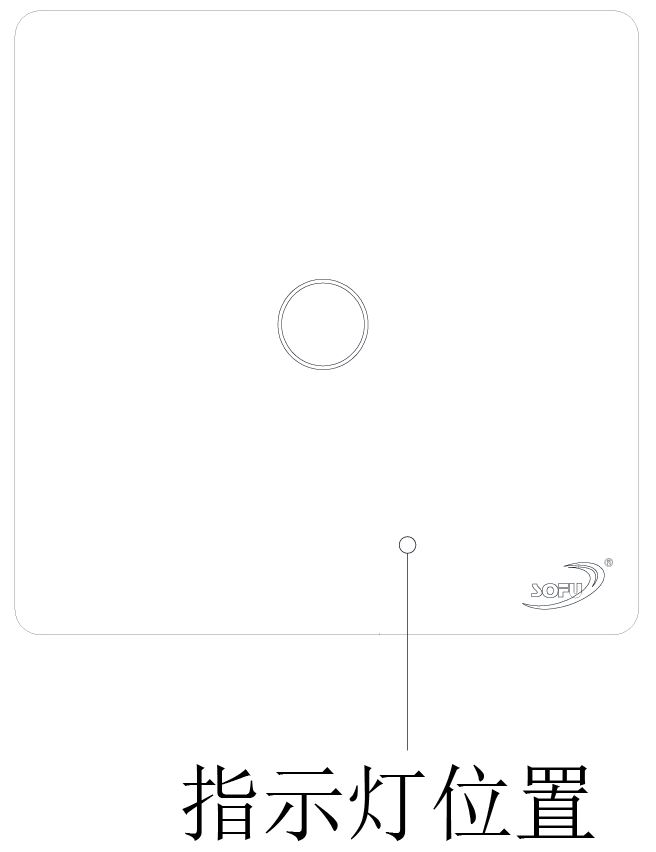

(3)一开开关正面按键对应的即为K2接口。

b.二开开关接线方法

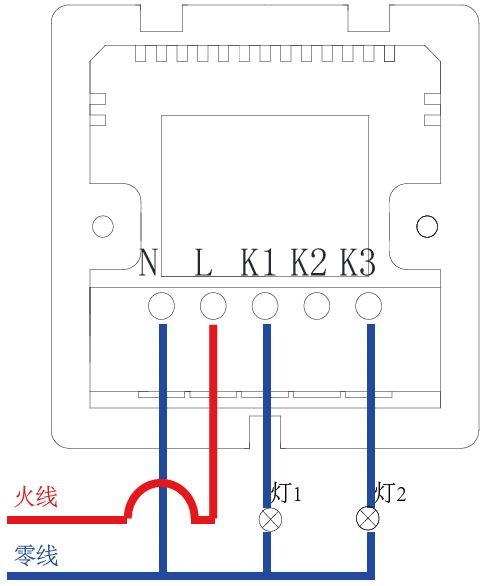

将火线介入L口内,零线介入N口内,将灯线接入K1、K2口内。
注意:
(1)接口为图上字母标注下方圆形位置。
(2)K1、K2口有接线柱,K3无接线柱。

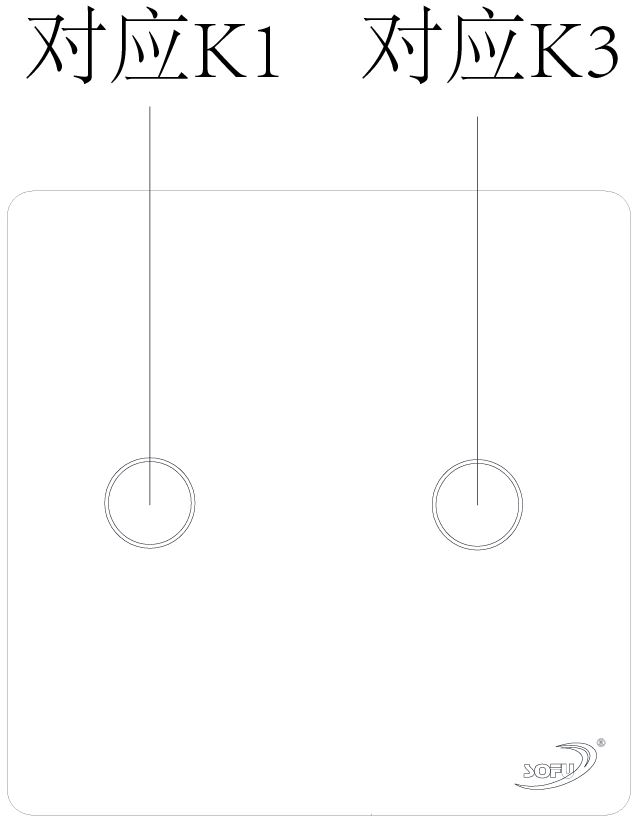

(3)二开开关正面按键对应的即为K1、K3接口。

c.三开接线方法

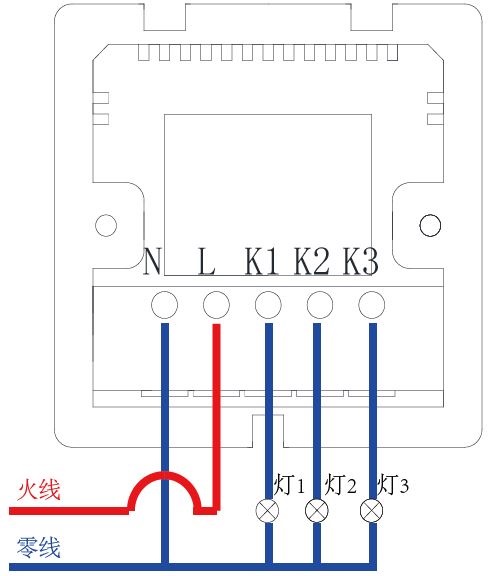

将火线介入L口内,零线介入N口内,将灯线接入K1、K2、K3口内。
注意:
(1)接口为图上字母标注下方圆形位置。
(2)K1、K2、K3口都有接线柱。

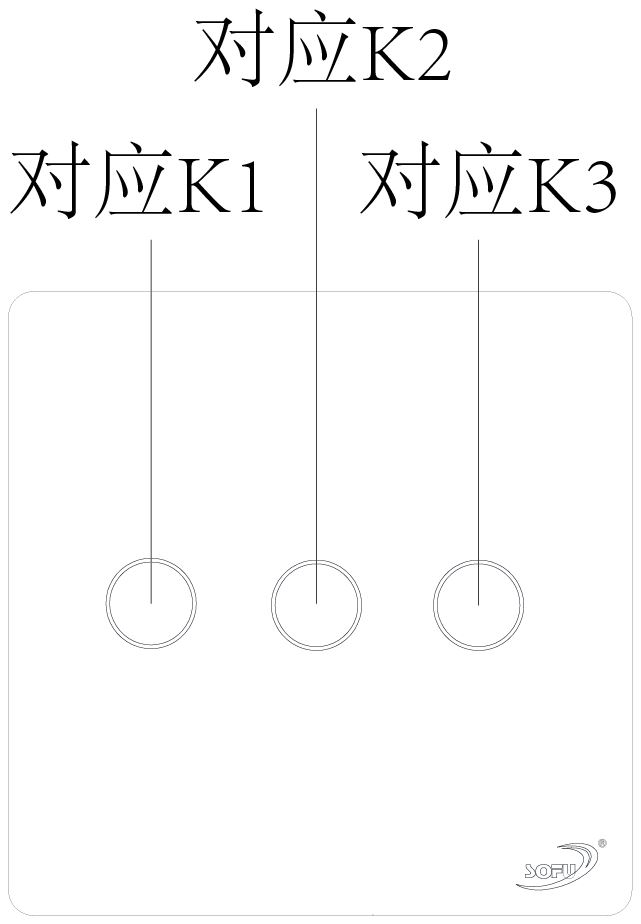

(3)三开开关正面按键对应的即为K1、K2、K3接口。


2,开关固定

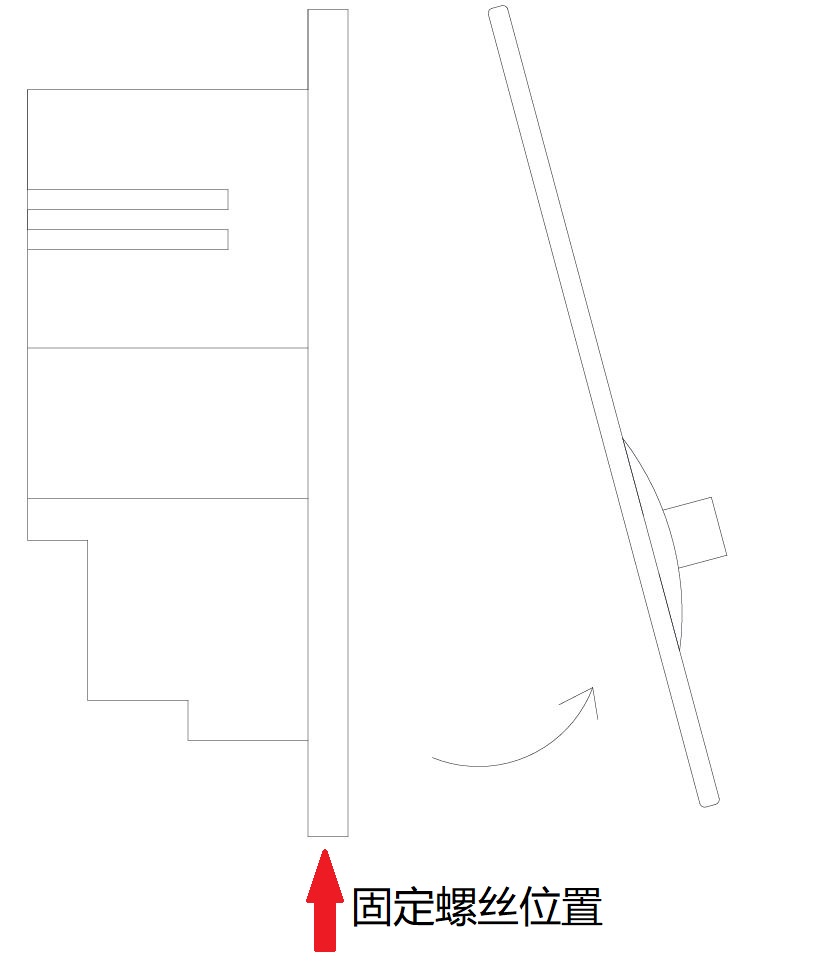

(1)将底部固定玻璃面板的小螺丝卸下,再用吸盘将玻璃面板取下。

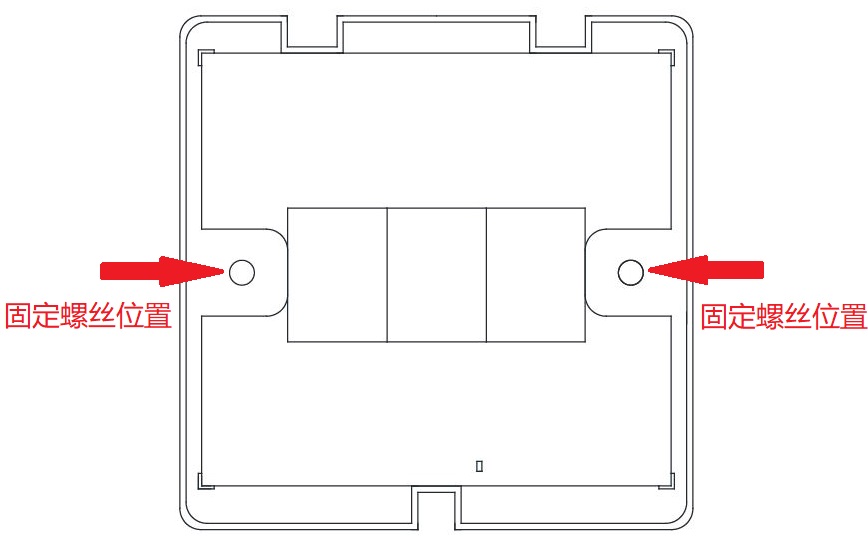

(2)取下玻璃面板后,开关盒横向中线两侧有两个固定孔,使用长螺钉将开关盒固定在墙壁。

(3)将玻璃面板按照原样安装回去,并上紧底部小螺丝。

3,开关配网
配网前准备:

1.接线完成后,确认开关指示灯处于常亮的状态。
2.确认手机已经连接家中WIFI。
3.确认所连接的WIFI频段为2.4G(由于此款产品采用阿里方案,根据要求只能配置2.4G WIFI)。

开始配网:
(1)苹果手(IOS)机配网:
a.手机扫面下方二维码下载手机端软件。或App Store搜索下载:
"云智能-智能家居助手"App。

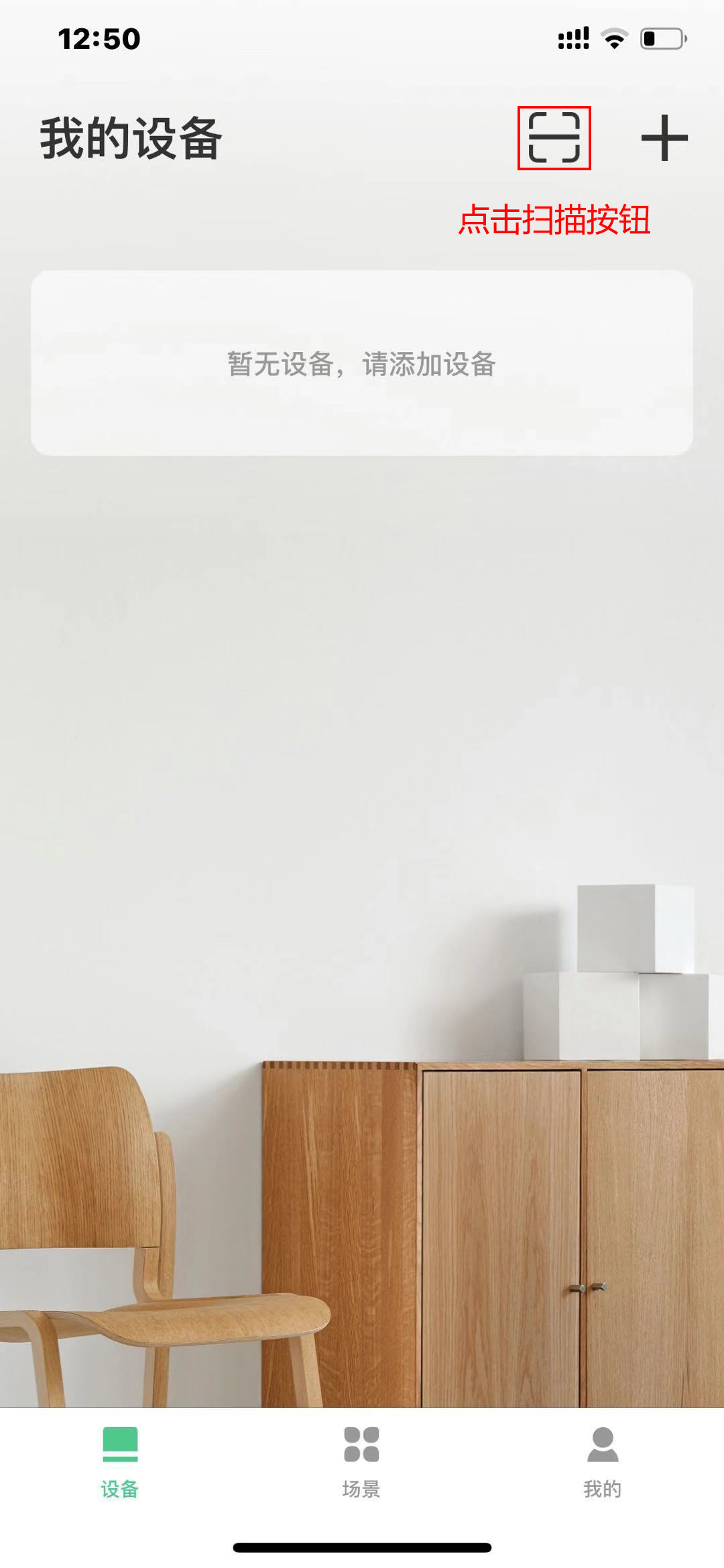

b.手机打开软件,完成注册后点击如图扫描按钮,根据开关键位数,扫描对应的二维码。
也可点击右侧“+”号按钮,在搜索栏中输入“兆富”在搜索结果中选择对应的开关位数。

1开二维码:



2开对应二维码:


3开对应二维码:

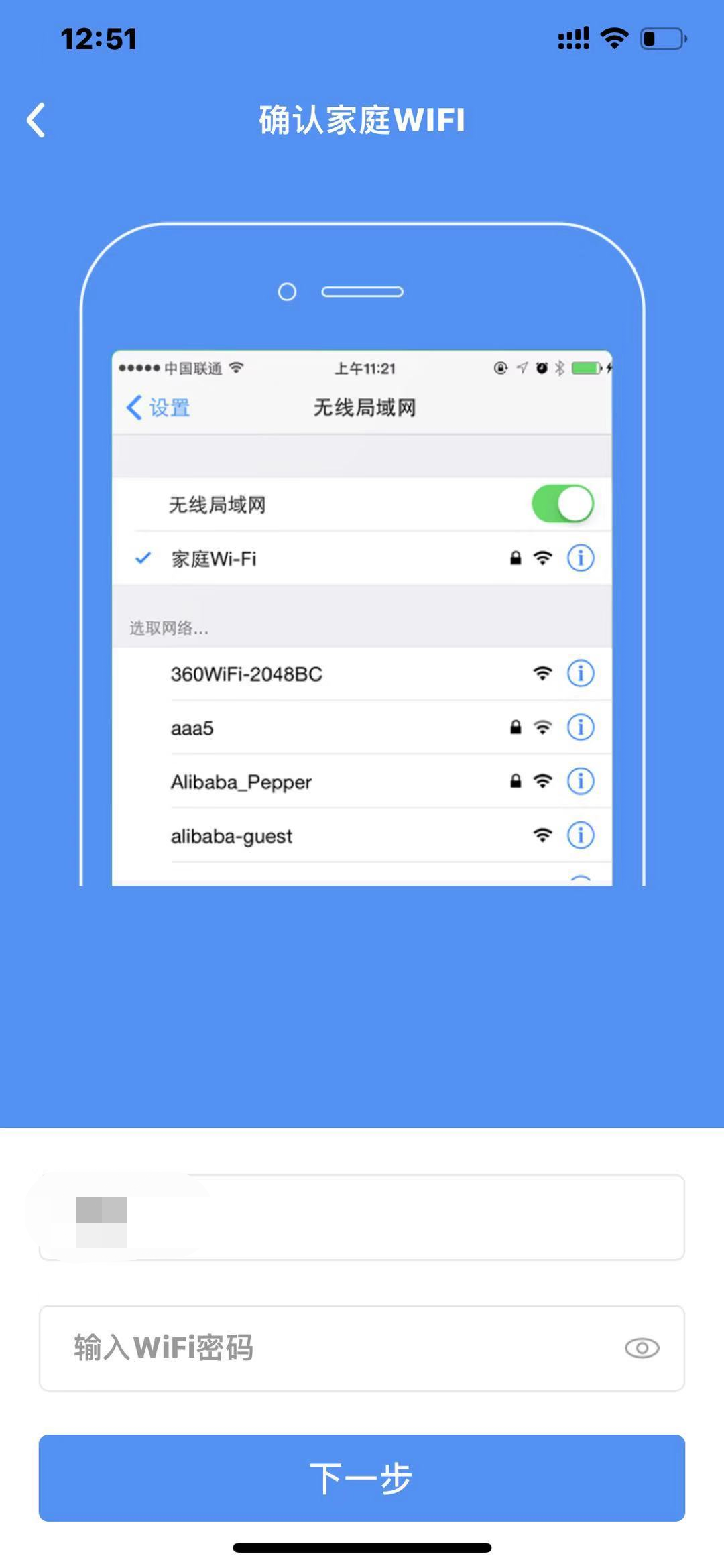

c.完成扫描后,根据软件提示输入WIFI密码并点击下一步。

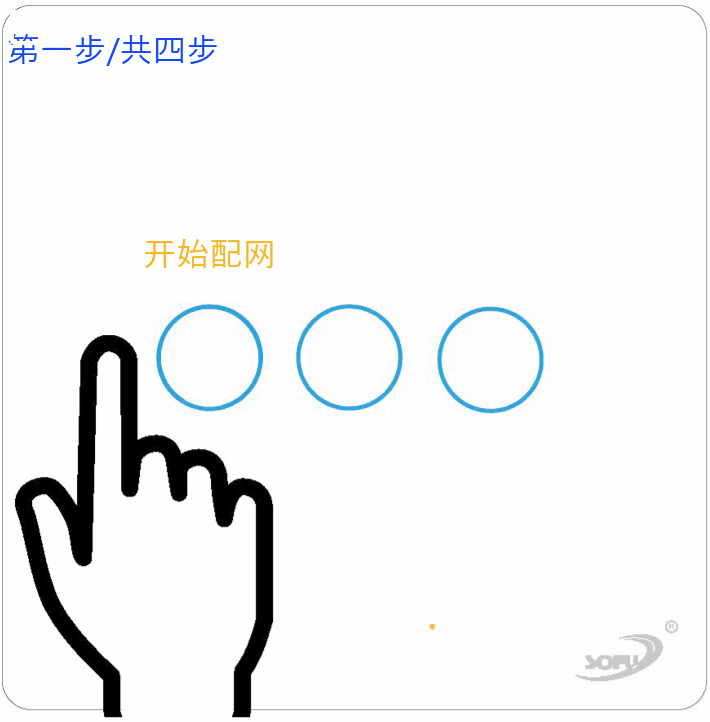

d.开关左侧按键长按(一开开关只需长按开关按键即可)5秒以上,等到指示灯闪烁(1秒亮,1秒灭)。轻触开关最左边的按键(一开开关只需轻触开关按键即可),指示灯快闪(0.1秒亮,0.1秒灭)。

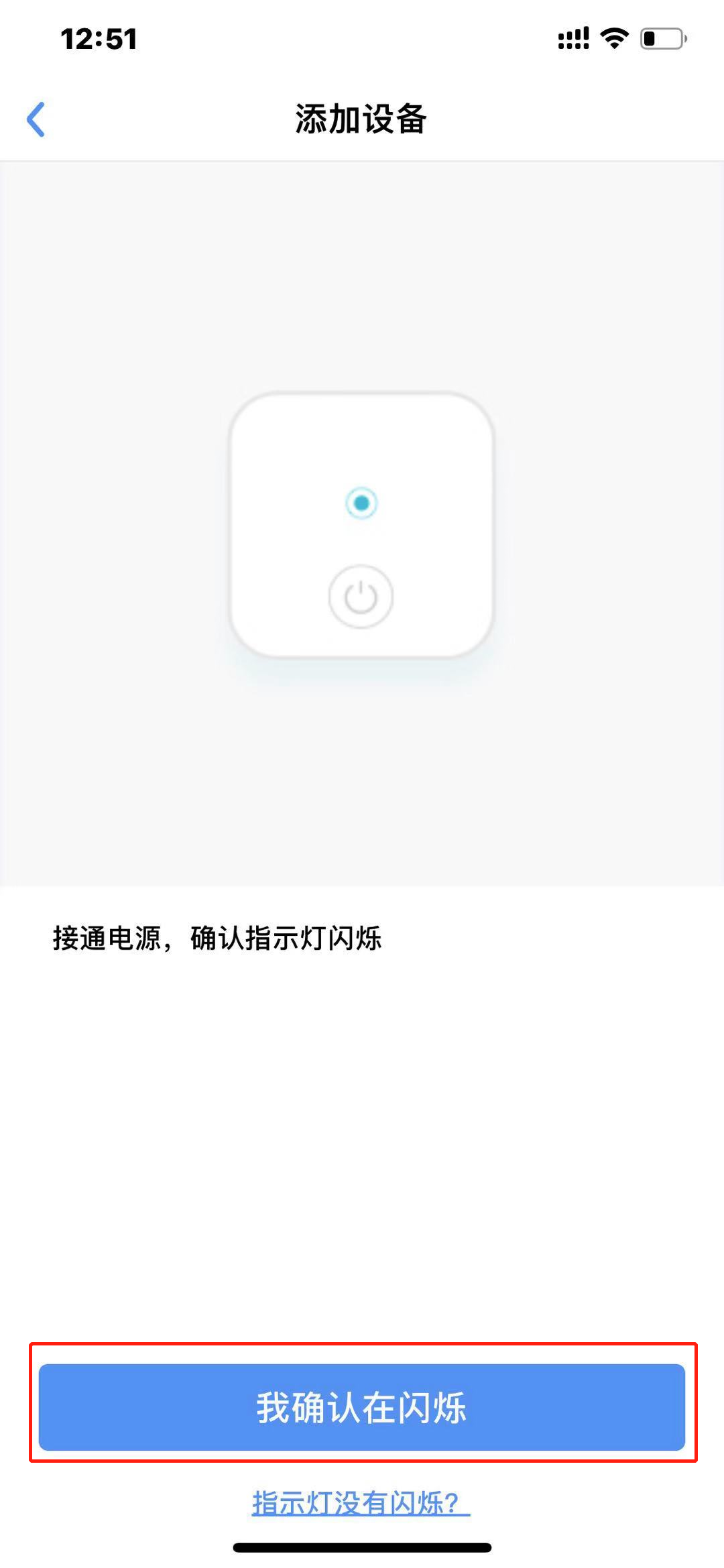

e.手机端软件中点击“我确认在闪烁”按钮。完成配网

软件端操作视频
