路灯电缆智能无线防盗系统解决方案
Street light cable intelligent wireless anti-theft system solution

一. 技术特点


       1. 电缆断路传感器输出的报警信号不受电网干扰信息的影响,不会产生虚报和漏报现象,稳定可靠,该技术正在申报专利


       2. 无线通信的使用频率无需申请及付费,发射功率小,通信距离在开阔地大约1千米


       3. 无线通信机采用进口工业级芯片,该芯片采用全数字调制解调技术,高精度晶体锁相稳频,体积小,可靠性高,再加上拥有自主知识产权的纠错编码及无线自动组网技术(拥有5项专利技术),保证无线通信机之间互不干扰,通信稳定可靠。


       4. 采用防水设计,可在恶劣环境下使用



二. 系统组成


      系统有二部分组成:(1)电缆断路传感器;(2)无线通信机


      电缆断路传感器由一个主控装置和若干个(最多八个)末端装置组成,其中主控装置安装在路灯配电柜箱内,末端装置安装在路灯末端的电线杆内,任何一条路灯电缆被切断,电缆断路传感器马上就会输出报警信号。


      一个主控装置和若干个末端装置组成一个子系统,若干个子系统组成整个系统。

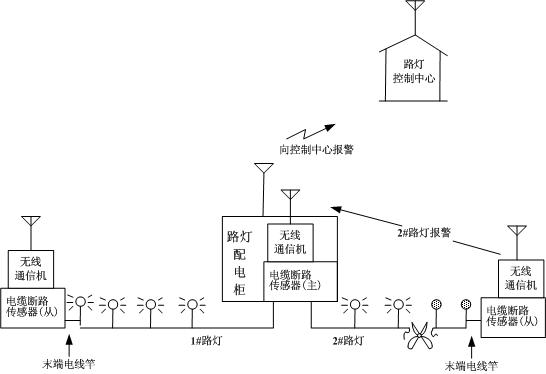

系统总图

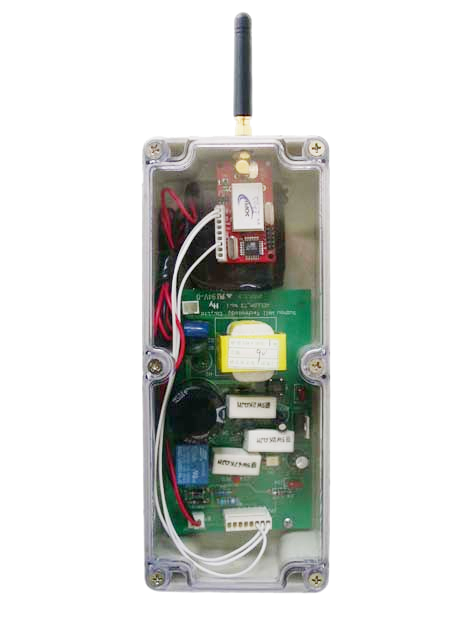

主控装

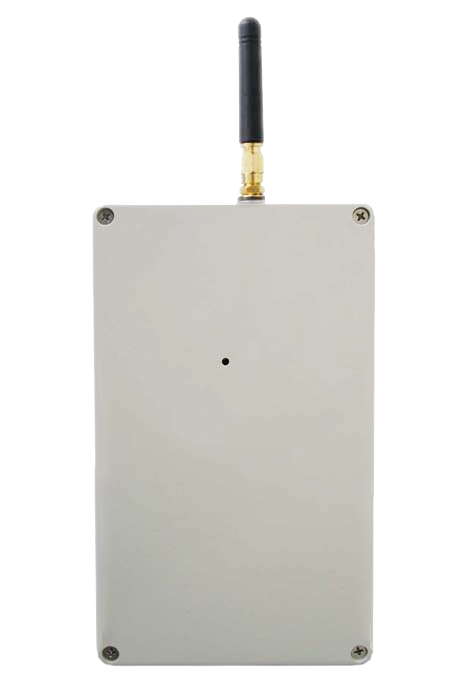

末端装置




三.工作原理:

  当一条路灯电缆被人为切断,如系统总图所示假设2号路灯线被剪断,安装在2号路灯线末端的电缆断路传感器马上输出报警信号给无线通信机,无线通信机立刻发出报警信号给路灯配电柜箱内的无线接收机,然后报警信号由专网或公网转发到路灯控制中心或值班人员的手机上,报告XX路段的2号路灯线被剪断。
